任俊宇1,2, 俞寧寧1,2, 周成偉1,2, 史治國1,4, 陳積明2,3

1 浙江大學 信息與電子工程學院

2 浙江大學 工業控制技術全國重點實驗室

3 杭州電子科技大學 自動化學院

4 浙江大學 金華研究院

無人機射頻檢測是實現非合作無人機管控的手段之一，而基于射頻信號的無人機個體識別(DIR)是無人機檢測的重要環節。鑒于當前DIR開源數據集缺失，該文公開了一個名為DroneRFb-DIR的無人機射頻信號數據集。該數據集使用軟件無線電設備采集無人機與遙控器間通信的射頻信號，包含城市場景下的無人機種類共6類(每類無人機各包含3架不同個體)以及1類背景參考信號。采樣信號存儲為最原始的I/Q數據，每類數據包含不少于40個片段，每個片段包含不少于4 M個采樣點。信號采集范圍為2.4～2.48 GHz，包含無人機飛控信號、圖傳信號以及周圍干擾設備的信號。該數據集包含詳細的個體編號和視距或非視距場景標注，并已劃分訓練集與測試集，以便于用戶進行識別算法驗證和性能對比分析。與此同時，該文提供了一種基于快速頻率估計和時域相關分析的無人機個體識別方法，并在該數據集上驗證了所提方法的有效性。

數據集下載鏈接：

https://www.scidb.cn/detail?dataSetId=84cf9101e739402784b1396783881202

01 數據集介紹

DroneRFb-DIR是依托國家自然科學基金、浙江大學工業控制技術全國重點實驗室，旨在解決低空無人機個體識別研究對無人機真實射頻數據的迫切需要，填補無人機大規模個體的射頻信號數據集空白。本數據集場景豐富、個體數量多，可滿足基于射頻的無人機個體識別研究。

本數據集是由軟件無線電設備（USRP-2955）探測無人機與遙控器相互通信的射頻信號，記錄無人機多頻通信的真實數據。該數據集包含城市戶外場景、城市室內場景下無人機種類共6類（每類無人機各包含3架不同個體）以及1類背景參考信號。每類數據包含不少于40個片段，每個片段包含不少于4兆個采樣點。根據無人機工作頻段，信號采集范圍為2.4~2.48 GHz，包含無人機飛控信號、圖傳信號以及周圍干擾設備的信號。

本數據集所有文件均為“.mat”格式。對于放置在“train”文件夾下的訓練集，每個文件的名稱為該文件的標簽信息。對于放置在“test”文件夾下的測試集，每個文件的名稱為該文件標號，無特殊含義。在文件“test_labels.txt”中記錄了文件標號對應文件的標簽信息。以標簽“A1_IN_S0_slice_2.mat”為例，“A1”代表無人機機型及其個體編號(機型“A/Background/C/D/E/F/G”+個體編號“1/2/3”)、“IN”代表采集條件(“IN”代表視距采集，“OUT”代表非視距采集)，“S0”代表采集時間序號，“slice_2”代表片段序號。每個“.mat”文件內包含了雙通道數據，通道名為“I”、“Q”，其中“I”為基帶信號的同相(In-phase)分量值，“Q”為基帶信號的正交(Quadrature)分量值，數值存儲為單精度浮點型(2字節)。以DJI Mavic 3 Pro機型為例，其采集信號在時頻域上分布如圖3所示，分別對應數據集中的“A1_IN_S0_slice_1.mat”文件和“A1_OUT_slice_4.mat”文件。對于視距和非視距場景，二者的信噪比相差大致在20 dB。

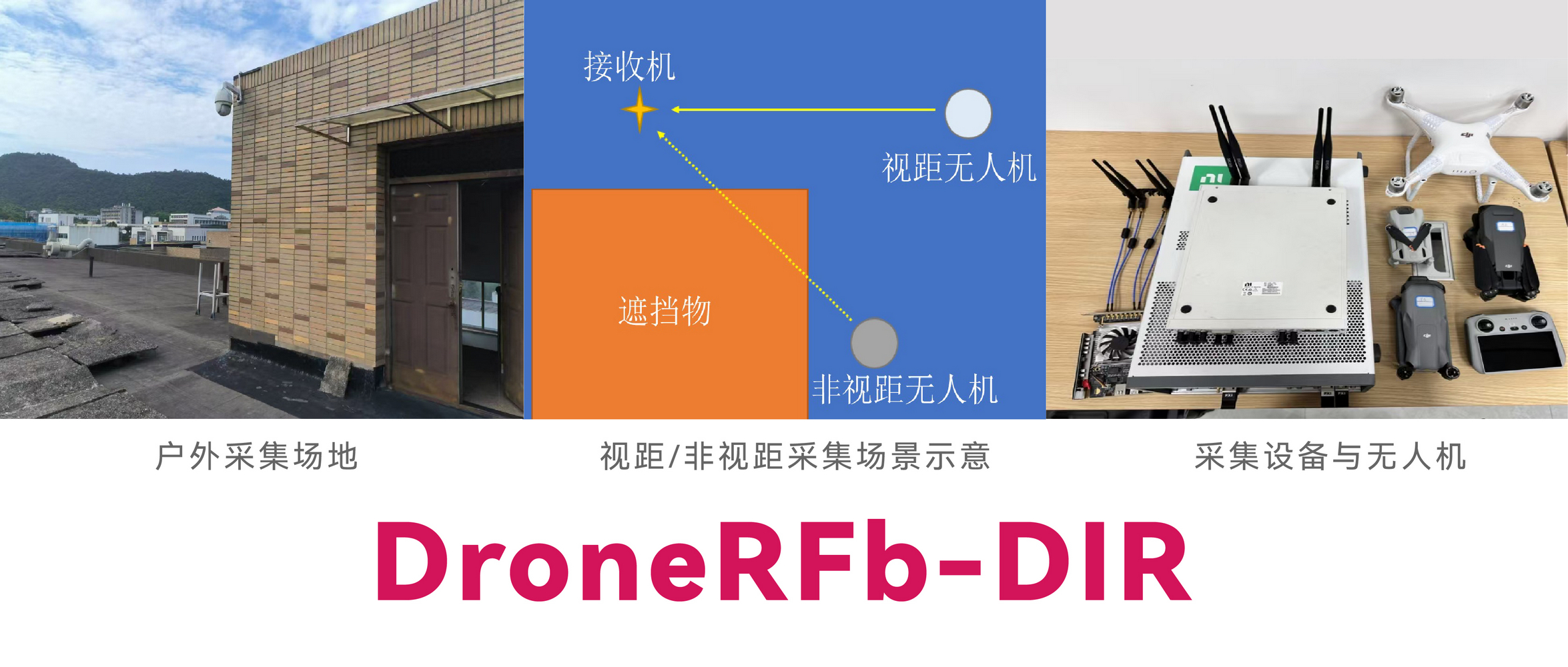

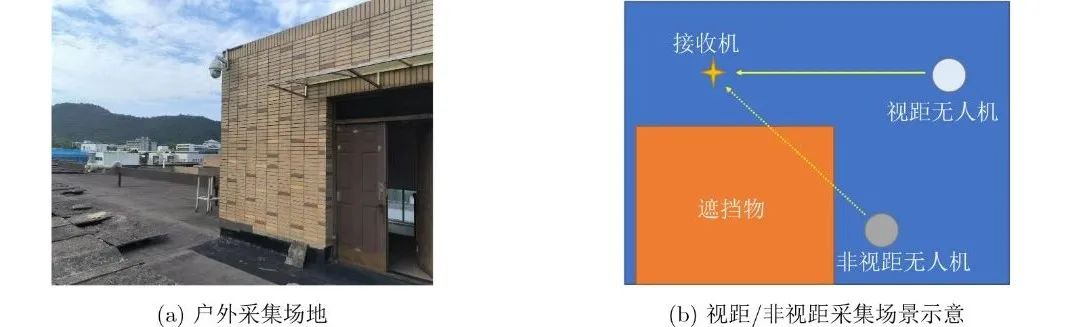

圖1 數據集采集場景

圖2 無人機信號片段名稱示例

表1 個體標簽與型號對應關系

個體標簽	型號
A1,A2,A3	DJI Mavic 3 Pro
B	背景
C1,C2,C3	DJI Mini 2 SE
D1,D2,D3	DJI Mini 4 Pro
E1,E2,E3	DJI Mini 3
F1,F2,F3	DJI Air 3
G1,G2,G3	DJI Air 2S

圖3 DJI Mavic 3 Pro無人機信號時頻圖

圖4 無人機圖傳（紅色實線框）與飛控信號（藍色實線框）特征示意

02 下載與使用說明

(1) 數據集已壓縮分卷，單卷2 GB，總大小為64 GB，建議數據集存儲空間大于100 GB。

(2) 數據讀取與使用?？墒褂肕atlab軟件或Python h5py庫導入數據文件。以Python h5py庫為例，讀入數據可執行下列腳本。

import h5py

filename = "xxx.mat"

data = h5py.File(filename)

datalist = list(data.keys())

data = data["I"][0] + 1j*data["Q"][0]

(3) 若在論文、學術報告中使用該數據集，請標注數據集引用方式：：

引用本文: 任俊宇, 俞寧寧, 周成偉, 史治國, 陳積明. DroneRFb-DIR: 用于非合作無人機個體識別的射頻信號數據集[J]. 電子與信息學報. doi: 10.11999/JEIT240804

Citation: REN Junyu, YU Ningning, ZHOU Chengwei, SHI Zhiguo, CHEN Jiming. DroneRFb-DIR: An RF Signal Dataset for Non-cooperative Drone Individual Identification[J]. Journal of Electronics & Information Technology. doi: 10.11999/JEIT240804

延伸閱讀：浙江大學史治國教授團隊在2024年發表于《電子與信息學報》的數據集文章《DroneRFa：用于偵測低空無人機的大規模無人機射頻信號數據集》，在學報官網年下載量近3萬次，歡迎關注。
