用于偵測低空無人機的大規模無人機射頻信號數據集(DroneRFa)

數據主編：俞寧寧毛盛健周成偉孫國威史治國陳積明

（浙江大學 信息與電子工程學院）

一、數據集下載

科學數據銀行（Science-DB）：

https://www.scidb.cn/detail?dataSetId=34f0a91e8a544904998b8fdc44477380

二、數據集介紹

DroneRFa是依托國家自然科學基金、浙江省自然科學基金、浙江大學協同感知與自主無人系統浙江省重點實驗室、河北省承德市公安局，旨在解決低空無人機檢測識別研究對無人機真實射頻數據的迫切需要，填補無人機大規模種類的射頻信號數據集空白。

DroneRFa是由軟件無線電設備（USRP-2955）探測無人機與遙控器相互通信的射頻信號，記錄無人機多頻通信的真實數據。該數據集包含城市戶外場景下運動無人機信號9類、城市室內場景下信號15類以及背景參照信號1類。每類數據有不少于12個片段，每個片段包含1億個以上采樣點。根據無人機工作頻段，射頻信號采集覆蓋了3個開放頻段 (Industrial Scientific Medical, ISM)，即915 MHz(902~928 MHz)、2.4 GHz(2400~2484.5 MHz)和5.8 GHz(5725~5850 MHz)。

本數據集所有文件均為“.mat”格式，如圖1所示。每個文件的名稱為該文件的標簽信息，包含三類標簽屬性：無人機機型(“T”)、探測距離(“D”)及信號片段序號(“S”)。標簽信息采用了二進制編碼表示特定的標簽類別，即“大寫字符”(前綴)+“二進制數字串”表示一個完整的標簽信息，不同標簽間采用“_”隔離。二進制編碼與具體的標簽對應關系可查閱表1?；谏鲜鼍幋a規則，舉例“T0010_D01_S1110.mat”文件表示含義為40~80米遠處的DJI Phantom 4 Pro機型無人機工作在5.8 GHz ISM的射頻信號數據。每個“.mat”文件內包含了4通道數據，通道名為“RF0_I”、“RF0_Q”、“RF1_I”、“RF1_Q”，其中“RF0”通道數據來自射頻接收機的第一通道，“RF1”通道數據來自射頻接收機的第二通道，“I”為基帶信號的同相(In-phase)分量值，“Q”為基帶信號的正交(Quadrature)分量值，數值存儲為雙精度浮點型(8字節)。以DJI Phantom 4 Pro機型為例，其采集信號在時域上分布如圖2所示，其中的繪制數據分別來自數據集的“T0010_D00_S0111.mat”和“T0010_D00_S1111.mat”的前5兆個采樣點。DroneRFa中的數據支持對無人機射頻信號的時頻域分析，如圖3所示。

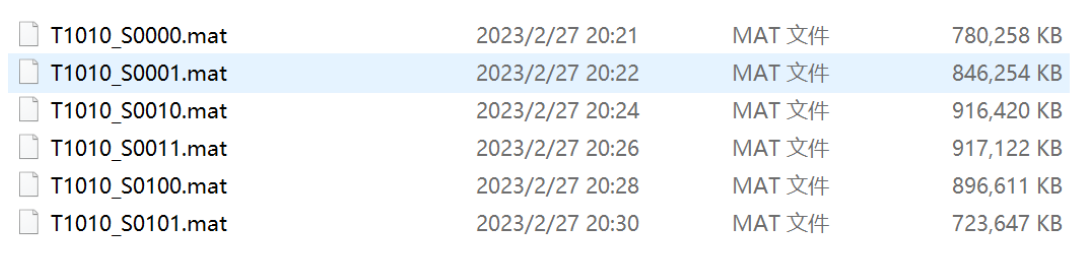

圖1 數據文件示意

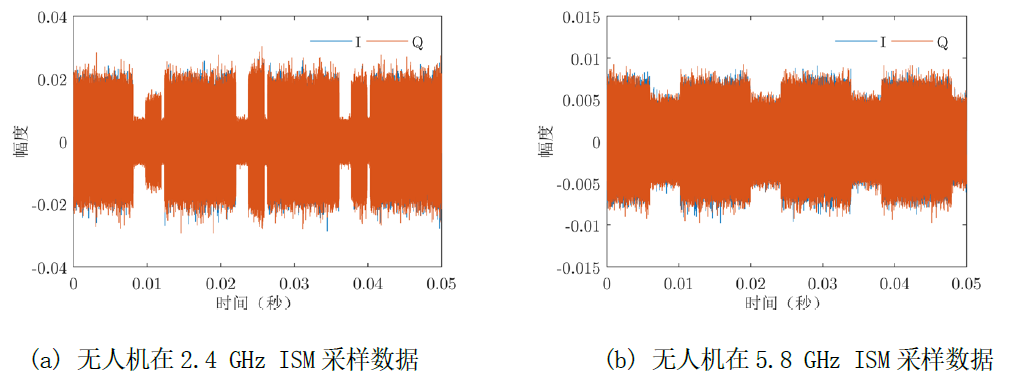

圖2 Phantom 4 Pro近距離(D00)采樣數據時域分布圖

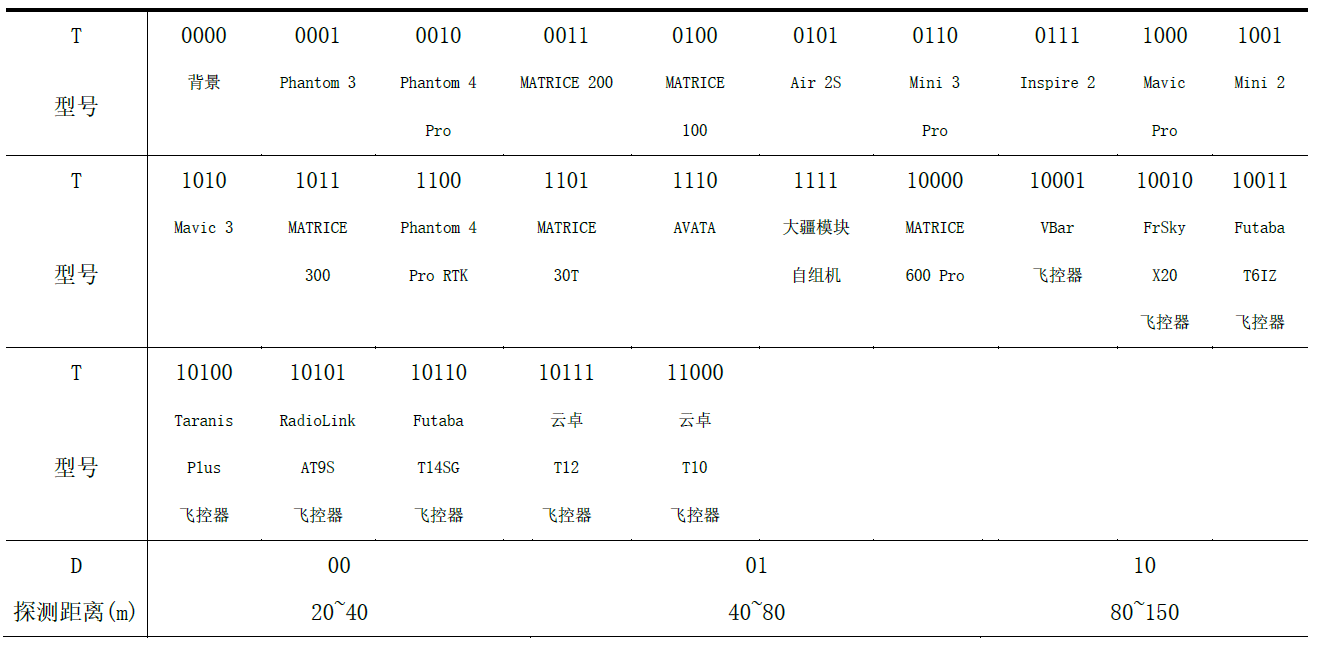

表1 二進制編碼與標簽對應關系

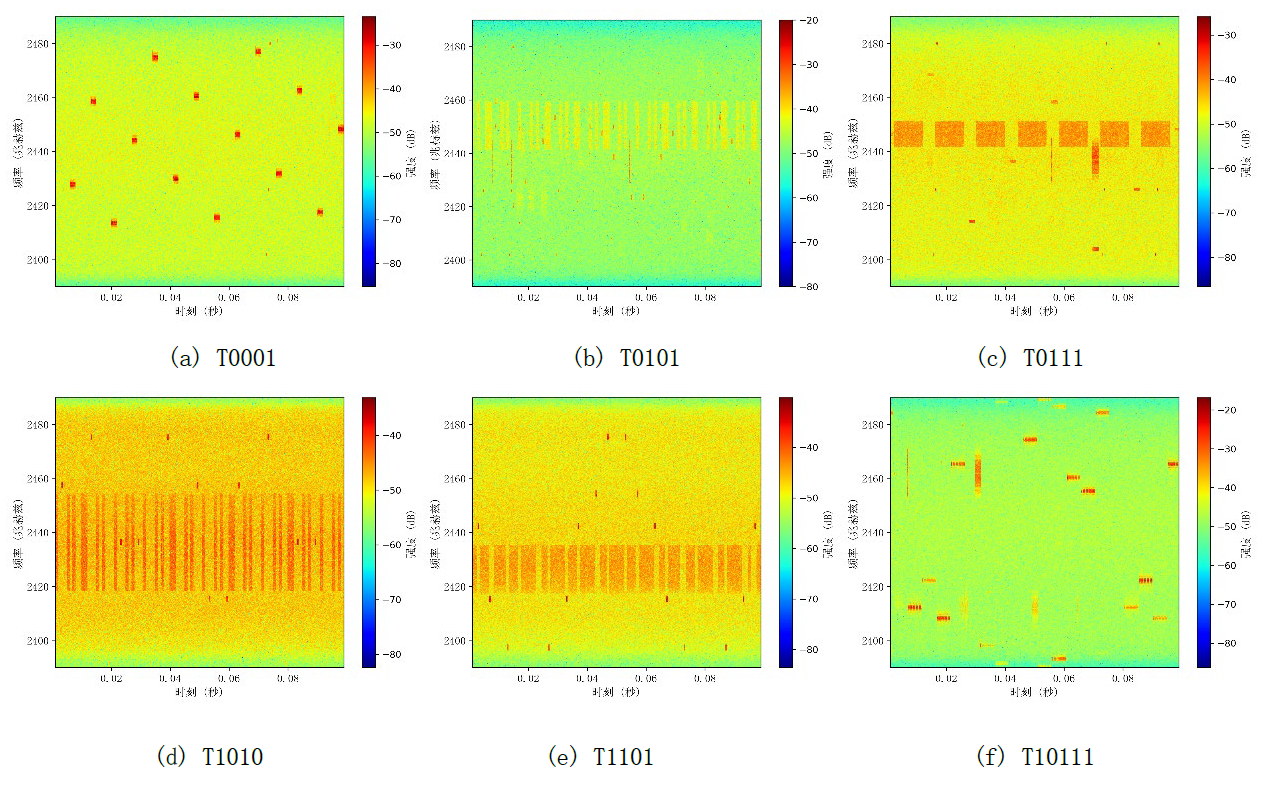

圖3 DroneRFa中六類機型信號時頻譜示意圖

補充說明：

(1) Phantom 4 Pro(T0010)、MATRICE 200(T0011)、Air 2s(T0101)、Mini 3 Pro(T0110)、Inspire 2(T0111)、Mini 2(T1001)的前8個片段(S0000-S0111)無人機通信在2.4 GHz頻段，后8個片段(S1000-S1111)無人機通信切換至在5.8 GHz頻段；

(2) MATRICE 300(T1011)、MATRICE 30T(1101)前6個片段(S0000-S0101)無人機通信在5.8 GHz頻段，后6個片段(S0110-S1011)無人機通信在2.4 GHz頻段；

(3) 除了FrSky X20飛控器(T10010)、Taranis plus飛控器(T10100)的采集頻段設置為915 MHz和2.4 GHz頻段，其他類型均為2.4 GHz和5.8 GHz頻段；

(4) 在背景參考類(T0000)中，前16個片段(S0000~S1111)采集為城市戶外場景，后16個片段(S10000~S11111)采集為城市室內場景(包含大量藍牙、Wi-Fi信號)。

三、使用說明

(1) 數據讀取與使用?？墒褂肕atlab軟件或Python h5py庫導入數據文件。以Python h5py庫為例，讀入數據可執行如圖4所示腳本。每個“.mat”文件大小不超過1.5 G，對讀寫設備主存性能要求較低。

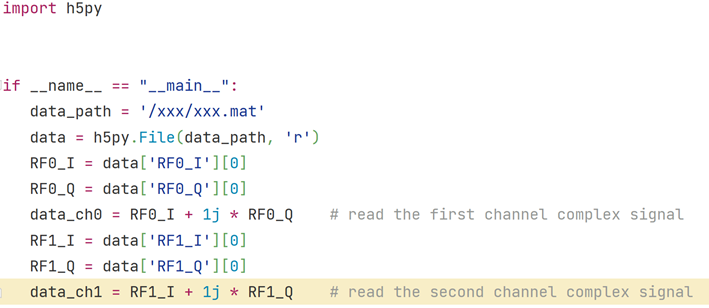

圖4 數據讀取(Python腳本)

(2) 若在論文、學術報告中使用該數據集，請引用以下數據論文文獻：

引用本文: 俞寧寧, 毛盛健, 周成偉, 孫國威, 史治國, 陳積明. DroneRFa：用于偵測低空無人機的大規模無人機射頻信號數據集[J]. 電子與信息學報, 2024, 46(4): 1147-1156. doi: 10.11999/JEIT230570

Citation: YU Ningning, MAO Shengjian, ZHOU Chengwei, SUN Guowei, SHI Zhiguo, CHEN Jiming. DroneRFa: A Large-scale Dataset of Drone Radio Frequency Signals for Detecting Low-altitude Drones[J]. Journal of Electronics & Information Technology, 2024, 46(4): 1147-1156. doi: 10.11999/JEIT230570

論文全文鏈接：http://www.sharego.top/cn/article/doi/10.11999/JEIT230570
